Оболочки

Оболочки аэростатов тепловых предназначены для удержания теплого воздуха, создающего аэростатическую подъемную силу.

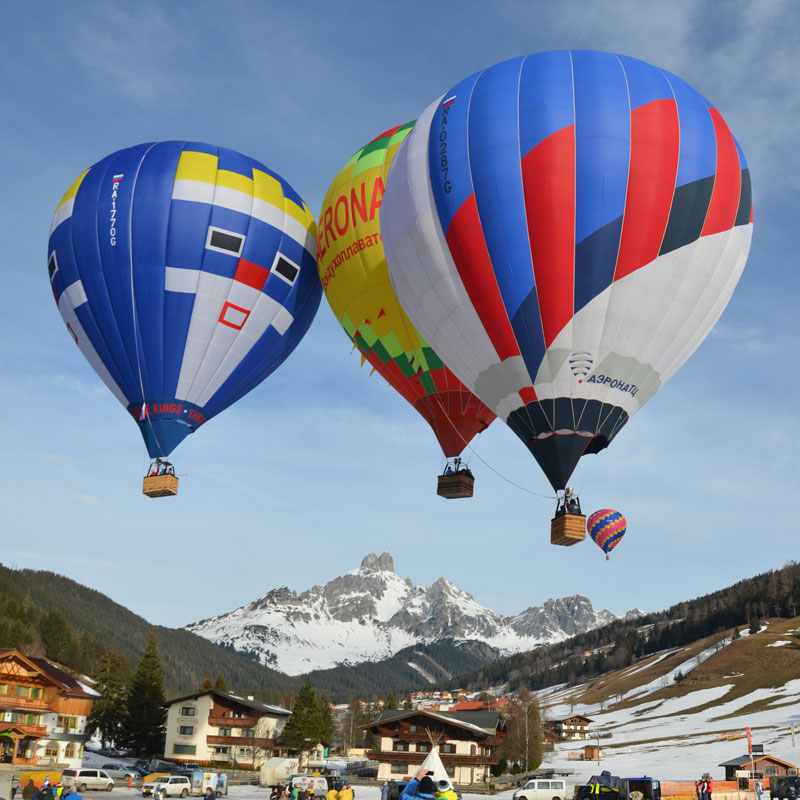

Оболочка «АТН»-типа (24- и 32-дольные), классические

Эти оболочки характеризуются гладкой поверхностью, удобной для нанесения рекламы. Размеры и, соответственно, объем оболочки может быть выбран из типового ряда – от 1600 м³ (для 1 человека) до 8500 м³ (на 17 человек). Оболочки классической формы получили наибольшее распространение потому, что они имеют сравнительно простую конструкцию и небольшой вес, хорошо управляются, имеют большую гладкую поверхность для нанесения рекламы и, как правило, имеют больший диапазон скоростей ветра для применения, чем многие спецформы.

Спортивная оболочка

Спортивная оболочка отличается от классической более вытянутой по вертикали формой, которая обеспечивает достижение больших вертикальных скоростей до 89 м/с, в то время как у аэростата с оболочкой классической формы вертикальная скорость достигает 56 м/с. Основное применение аэростатов с этим типом оболочек – участие в соревнованиях по воздухоплаванию. Наиболее популярны оболочки спортивной формы объемом 2000 м3 – на 2 человека. Однако, при Вашем желании, мы можем изготовить спортивную оболочку меньшего и большего размера.

Оболочка специальной формы

Оболочка специальной формы может иметь самую разную форму, которую только может пожелать заказчик. Это может быть герой мультфильма, образец продукта, который Вы хотите рекламировать, художественное олицетворение идеи или мероприятия и т.д. Наиболее популярной спецформой среди влюбленных и романтиков в наше время стали аэростаты «Сердце». Примеры других спецформ, изготовленных нами, – это аэростаты «Факел», «Подарок» и «Яйцо». Однако, при выборе специальной формы следует учитывать, что чем больше спецформа отличается от оболочки классической формы, тем больше шансов, что она будет тяжелее и будет иметь больше ограничений по применению, в том числе, в зависимости от скорости ветра.

При заказе оболочки мы готовы учесть Ваши пожелания по цветовому исполнению, дизайну и дополнительным опциям, к которым относятся: установка боковых клапанов вращения, нанесение логотипа на оболочку или ее часть, в частности – на воздухозаборник.

«Вива» (8-дольная) и «О»-тип (12-дольная)

Традиционная форма, полотнища имеют горизонтальный крой. Для этих форм характерно небольшое число вертикальных долей, которые имеют большую выпуклость.

Преимущества этих типов оболочек: ткань менее нагружена и поэтому, при прочих равных условиях, оболочка прослужит дольше; эти оболочки более экономны по сравнению с другими типами, потому что они более эластичны и увеличивают свой объем после каждого залпа горелок.
Минусы: трудно нанести рекламу большого размера. Поэтому этот тип оболочек, как правило, летает без рекламы.
Основной минус: при скорости снижения более 3 м/с у таких оболочек начинает схлопываться входное отверстие.

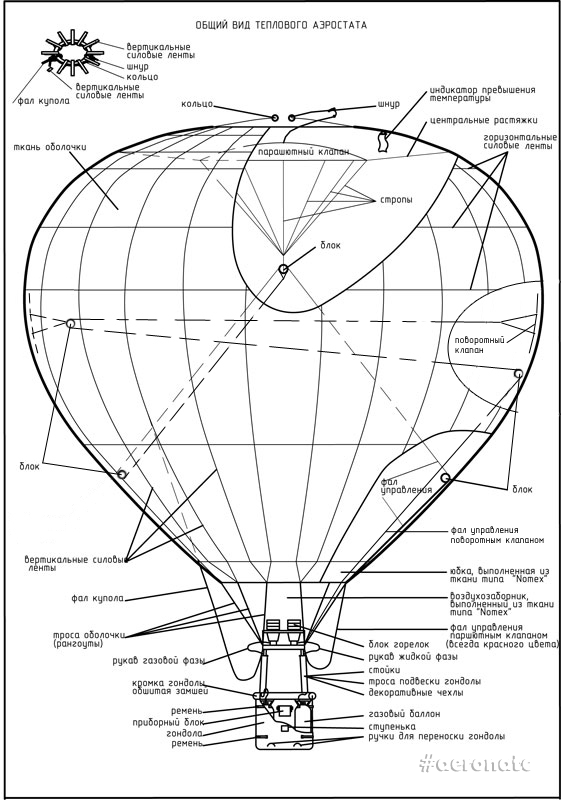

Принципиальная конструкция аэростата


болочка классической формы состоит из 24-х или 32-х вертикальных полотнищ. Каждое вертикальное полотнище набирается из клиньев, количество и форма которых зависят от выбранного Вами размера оболочки. В каждом клине направление нитей основы ткани горизонтально. В верхней части оболочки имеется полюсное отверстие, которое закрывается парашютным клапаном. В нижней части оболочки расположено входное отверстие. Оболочка имеет вертикальный силовой каркас из капроновых лент, которые вверху замыкаются на кольцо, а внизу соединены с рангоутами. Кроме этого, на оболочке нашиты ленты горизонтального каркаса. Основная нагрузка воспринимается вертикальными силовыми лентами. Горизонтальные силовые ленты предназначены для ограничения разрыва оболочки при возможном повреждении; эту же функцию выполняют горизонтальные швы.
Большая часть оболочки шьется из воздухонепроницаемой нейлоновой или лавсановой ткани. В нижней части оболочки нашит пояс из огнестойкой ткани типа «Номекс», который называют «юбкой», к ней пристегнут воздухозаборник, также изготовленный из ткани типа «Номекс». Крепится оболочка к гондоле при помощи рангоутов, изготовленных из прочного стального троса.

В верхней части оболочки находится парашютный клапан, выполненный из той же ткани, что и оболочка. Клапан предназначен для выпуска из оболочки теплого воздуха при посадке аэростата и управления аэростатом по высоте во время полета. На рисунке клапан показан в открытом положении, в закрытом положении клапан под действием избыточного давления прижимается по периметру выпускного отверстия к ткани оболочки и к лентам, которые в центре выпускного отверстия соединены кольцом. Центрирование клапана в отверстии обеспечивают растяжки. По краю выпускного отверстия в районе силовых лент пришиты текстильные застежки типа «Контакт», ответная часть которых пришита по периметру парашютного клапана на некотором расстоянии от его края. Застежки служат для удержания клапана в закрытом положении в процессе подготовки аэростата к полету. Управление парашютным клапаном производится посредством фала управления, который пропущен вначале через блок, закрепленный на внутренней стенке оболочки, затем через блок, закрепленный в коуше строп парашютного клапана, и привязан к петле на противоположной стороне оболочки. В районе юбки находится специальное отверстие для вывода наружу фала управления, дабы снизить вероятность его повреждения открытым пламенем горелки во время наполнения аэростата.

Комплектация оболочки

  • воздухозаборник из огнестойкой ткани типа «Номекс»;
  • сумка из ткани ПВХ;
  • ЗиП (набор для ремонта оболочки);
  • фал купола;
  • клапаны вращения и фалы управления ими;
  • фал управления парашютным клапаном;
  • карабины (4 шт.);
  • государственный и регистрационный знаки;
  • индикатор превышения температуры (термофлажок).
